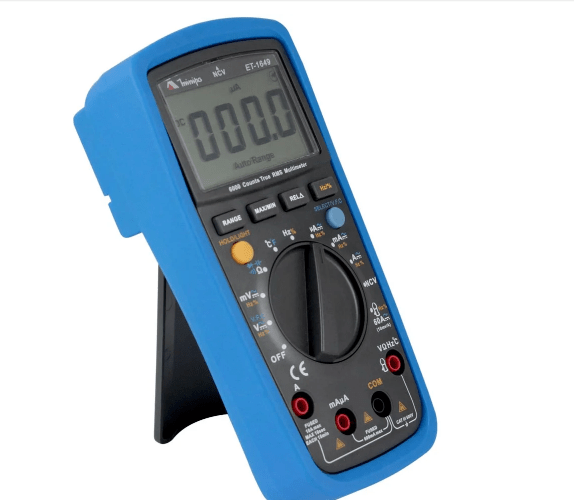

Multímetro Digital com Detector de Tensão sem Contato MINIPA ET1649

Multímetro Digital com Detector de Tensão sem Contato - MINIPA-ET-1649



Descrição do Produto

• Multímetro digital

• Com medição de temperatura

• Congelamento da leitura

• Mudança de faixa manual

• Holster protetor

• LCD de 3 5/6 dígitos

• Realiza medidas de tensão DC e AC

• Corrente DC

• Temperatura e resistência e testes de diodo e continuidade



• Características Técnicas:

- Display: 3 5/6 Dígitos, 6000 Contagens com 9999 para frequência de 4000 para capacitância

- Taxa de Atualização: Aproximadamente 2 ~ 3 vezes por segundo

- Indicação de Sobre faixa: “OL.”

- Indicação de Polaridade: Automática

- Desligamento Automático: Aprox. 15 minutos

- True RMS AC

- Mudança de Faixa: Automática/Manual

- Data Hold

- Registro de MAX/MIN

- Modo Relativo (REL)

- Detecção de Tensão AC sem contato (NCV)

- Indicador de frequência variável (VFC)

- Ambiente de Operação: 0°C ~ 40°C (32°F ~ 104°F)

- Armazenamento: -10°C ~ 50°C (14°F ~ 122°F)

- Umidade Relativa:

:: =75% @ 0°C a 30°C

:: =50% @ 31°C a 40°C

- Altitude de Operação: abaixo de 2000m

- Compatibilidade eletromagnética: Em um campo de rádiofrequência (RF) de 1V/m: precisão total = precisão especificada + 5% da faixa. Não especificado para índices de RF maiores que 1V/m

- Grau de Poluição: 2

- Alimentação: 2 x 1,5V (AA R6P)

- Dimensões: 175(A ) x 80(L) x 48,5(P)mm

- Conformidade: CE A





• Características Elétricas:

# Tensão DC:

- Faixas: 60mV, 600mV, 6V, 60V, 1000V

- Precisão:

:: 60mV ±(0,7%+3D)

:: 600mV ±(0,5%+2D)

:: 6V ~ 1000V ±(0,7%+3D)

- Resolução: 0,01mV, 0,1mV, 1mV, 10mV, 100mV

- Impedância de Entrada: 10MOhm

- Máxima Tensão de Entrada: 1000V DC/750VAC RMS



# Tensão AC (TRUE RMS):

- Faixas:

:: 60mV, 600mV, 6V, 60V, 750V

:: V.F.C: 200V ~ 750V

- Precisão:

:: 60mV ~ 600mV ±(1%+3D)

:: 6V ~ 750V ±(0,8%+3D)

:: V.F.C ±(4%+3D)

- Resolução:

:: 0,01mV, 0,1mV, 1mV, 10mV, 100mV

:: (V.F.C: 0,1/1V)

- Impedância de entrada: Aprox. 10MOhms

- Máxima tensão de entrada: 750V RMS

- Frequência de resposta: 45 ~ 1kHz. / V.F.C: 45 ~ 400Hz

- O fator de crista em AC pode ser de até 3,0, exceto em 750V onde pode ser até 1,5



# Corrente AC/DC (Através de Garra):

- Faixas: 60A AC/DC

- Precisão:

:: 60A DC ±(1%+3D)

:: 60AAC ±(1,2% + 3D)

- Resolução: 10mA

- Proteção de Sobrecarga: 600V-PTC



# Capacitância:

- Faixas: 10nF, 100nF, 1uF, 10uF, 100uF, 1mF, 10mF, 100mF

- Precisão:

:: 10nF ±(4%+10D)

:: 100nF ~ 1mF ±(4%+5D)

:: 10mF ~ 100mF ±(10% =2mF)

- Resolução: 1pF, 0,01nF, 0,1nF, 1nF, 0,01uF, 0,1uF, 1uF, 10uF

- Proteção de Sobrecarga: 600V-PTC



# Frequência/Duty Cycle:

- Faixas: 10 Hz ~ 10MHz / 1% ~ 99,9%

- Precisão: Frequência: ±(0,1%+4D) / Duty Cycle: Não especificado

- Resolução: 0,001Hz ~ 0,001MHz / 0,1%

- Amplitude de entrada: (nível DC é zero)

:: Menor ou igual a 100kHz: 100mVrms Menor ou igual a 20Vrms

:: >100kHz ~ 1MHz: 200mVrms Menor ou igual a 20Vrms

:: >1MHz: 500mVrms Menor ou igual a 20Vrms

:: 5MHz ~ 10MHz: 900mVrms Menor ou igual a 20Vrms

- Duty Cycle: aplicável apenas para medidas = 100kHz

- Proteção de Sobrecarga: 600V-PTC

- Durante a medida de tensão ou corrente AC, caso seja necessário medir a frequência ou o duty cycle em linha viva, segue os parâmetros de entrada:

:: Resposta em frequência: Menor ou igual a 1kHz

:: Tensão AC: entrada mV: Maior ou igual a 100mV

entrada V: Maior ou igual a faixa x 6%

:: Corrente AC: “a” é a faixa de entrada:

faixas 6mA, 600mA, 10A: a Maior ou igual a faixa x 6%

faixas 600µA, 60mA, 6A: a Maior ou igual a faixa x 60%



# Teste de Diodo:

- Resolução: 1mV

- Tensão de circuito aberto por volta de 3,2V. O valor de tensão de uma junção PN de silício costuma ser por volta de 0,5 ~ 0,8V

- Proteção de Sobrecarga: 600V-PTC



# Corrente DC:

- Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A

- Precisão:

:: 600µA ~ 600mA ±(0,7%+2D)

:: 6A ~ 10A ±(1% + 3D)

- Resolução: 0,1µA, 1µA, 10µA, 100µA, 1mA, 10mA

- Proteção de Sobrecarga:

::Entrada para mA: Fusível 0,2A/600V

::Entrada para 10A: Fusível 10A/600V



# Corrente AC (TRUE RMS):

- Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A

- Precisão:

:: 600µA ~ 600mA ±(1%+3D)

:: 6A ~ 10A ±(1,2% + 3D)

- Resolução: 0,1µA, 1µA, 10µA, 100µA, 1mA, 10mA

- Proteção de Sobrecarga Entrada para mA: Fusível 0,6A/600V. Entrada para 10A / Fusível 10A/250V

- Frequência de resposta: 45 ~ 1kHz

- O fator de crista em AC pode ser de até 3,0



# Resistência:

- Faixas: 600Ohms, 6kOhms, 60kOhms, 600kOhms, 6MOhms, 60MOhms

- Precisão:

:: 600ohms ±(1%+2D)

:: 6kohms ~ 600kohms ±(0,8%+3D)

:: 6Mohms ±(1,2%+3D). 600MOhms ±(1,5%+5D)

- Resolução: 0,1Ohms, 1Ohms, 10kOhms, 100Ohms, 1kOhms, 10kOhms

- Proteção de Sobrecarga: 600V-PTC



# Temperatura:

- Faixas: -40ºC ~ 1000ºC (-40ºF ~ 1832ºF)

- Precisão:

:: -40ºC ~ 0ºC ±(3%)

:: 0ºC ~ 100ºC ±(1%+3D)

:: 101ºC ~ 1000ºC ±(2%+3D)

:: -40ºF ~ 32ºF ±(5%)

:: 33ºF ~ 212ºF ±(1,5%+5D)

:: 101ºC ~ 1000ºC ±(2,5%+3D)

- Resolução: 1ºC/1ºF

- A ponta de prova de temperatura inclusa pode ser usada somente nas temperaturas menores que 230ºC/446°F

- Proteção de Sobrecarga: 600V-PTC



# Teste de Continuidade:

- Resolução: 0,1Ohms

- Acima de 150Ohms, o alarme sonoro não é ativado. O alarme sonoro é ativado quando o objeto medido está com boa condutividade (resistência =10ohms)

- Proteção de Sobrecarga: 600V-PTC



• Acessórios:

- Manual de Instruções (1 peça)

- Pontas de Prova (1 par)

- Termopar Tipo K (1 peça)

- Bateria 1,5V (2 peças)



• Marca: MINIPA





Ref.: MINIPA-ET-1649



Marca.: MINIPA
